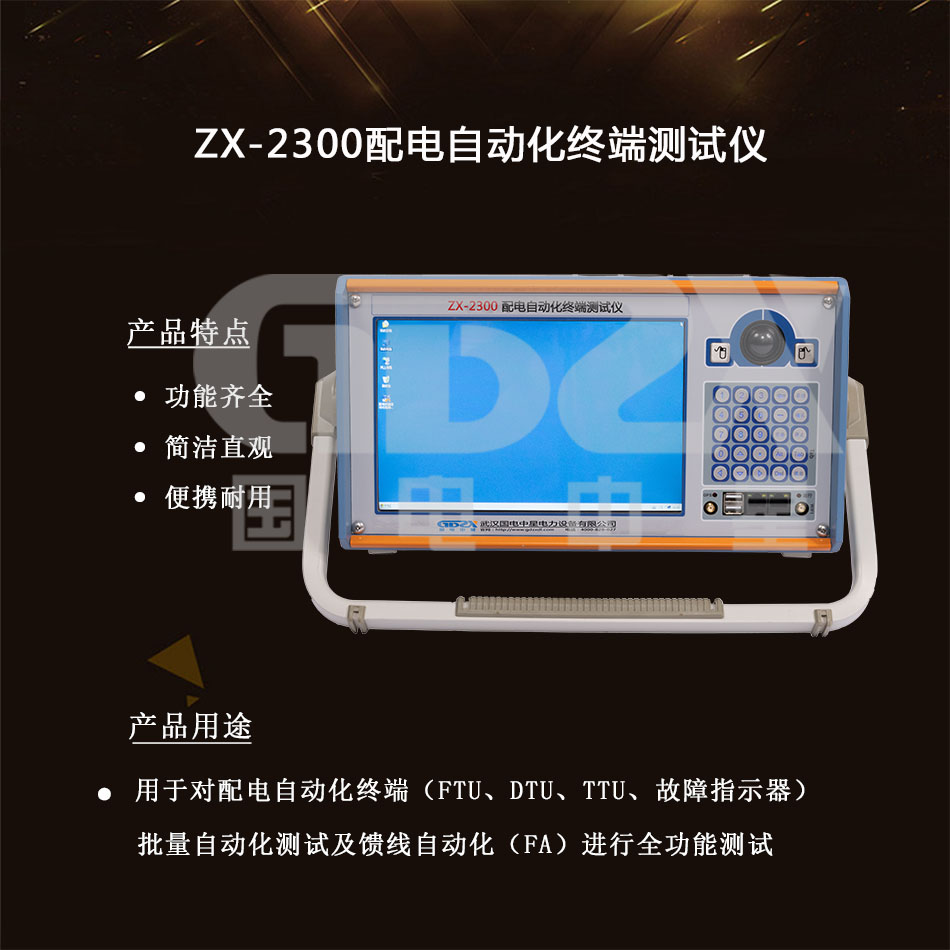

ZX-2300配電自動化終端測試儀

可對配電自動化終端（FTU、DTU、TTU、故障指示器）批量自動化測試及饋線自動化（FA）進行全功能測試

參考標準：

●支持IEC101、IEC104等通訊規約，一鍵導入各大配電自動化終端廠家的規約點表

●可讀取故障錄波數據文件，回放故障波形情況下終端的動作行為

●8路264V電壓、8路30A電流輸出，精度可達0.05級

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZX-2300配電自動化終端測試儀支持任意1路100A電流輸出；可對配電自動化終端（FTU、DTU、TTU、故障指示器）批量自動化測試及饋線自動化（FA）進行全功能測試；簡潔直觀的操作界面，豐富全面的測試功能，穩定高效的硬件平臺，便攜耐用的整機設計。

性能特點

1. 自動化測試解決方案：實現對配網10~35kV自動化終端設備的保護功能、“三遙”性能、通訊規約、饋線自動化等功能的自動化測試，精度高，速度快，運輸方便。

2. 獨創的8U8I輸出，可全面自動化測試終端的各種功能，包括20倍（100A）大電流沖擊測試.可進行多組終端同時測試。

3. 對配電自動化終端設備( DTU、FTU、TTU、故障指示器）一鍵自動化聯調測試，無需人工干預。

4. 完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試。

5. 不停電的狀態下，實現多點的DTU/FTU及TTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試。

6. 可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，并生成標準測試報告。

7. 支持IEC101、IEC104等通訊規約，一鍵導入各大配電自動化終端廠家的規約點表。

8. 可讀取故障錄波數據文件，回放故障波形情況下終端的動作行為。

9. 8路264V電壓、8路30A電流輸出，精度可達0.05級。

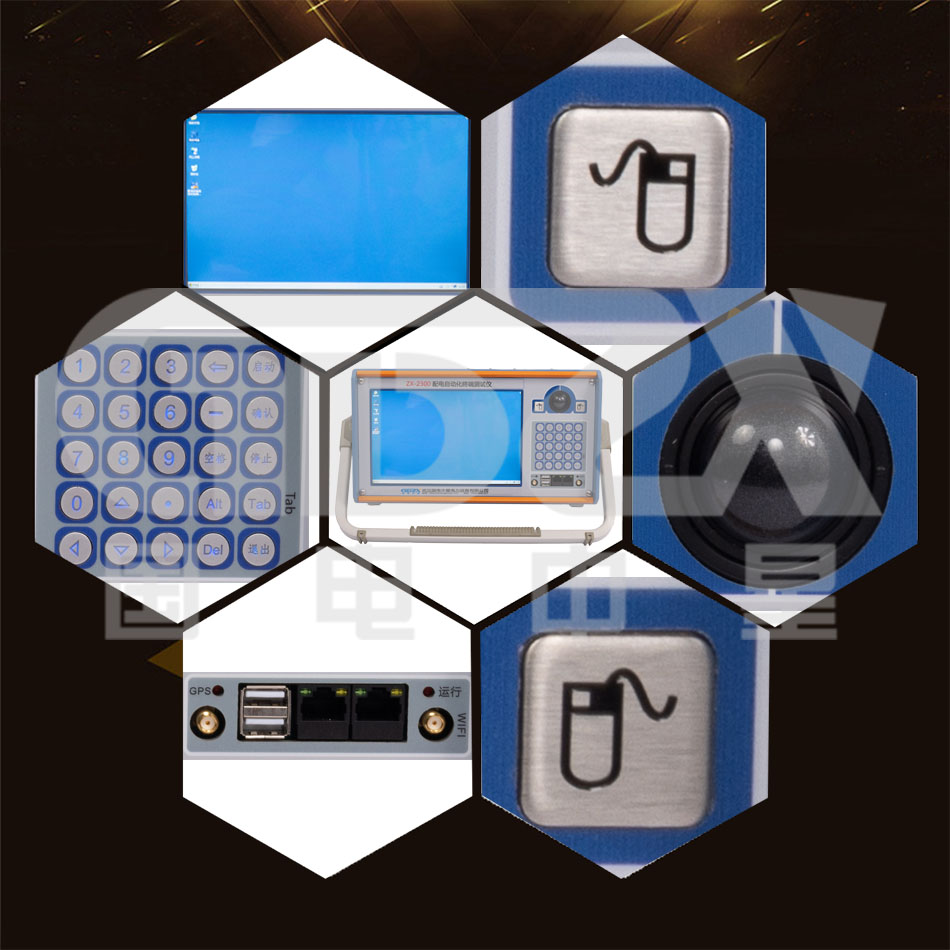

10. 提供網口，串口，USB，4G、GPS，WiFi等多種通訊接口。

11. 10.4吋超大Windows操作界面，布局合理，操作方便。

12. 可外接PC操作。

技術指標

技術參數		參數詳情
交流電流輸出	8路電流輸出幅值	8×30A/相 8×100A/相（選配）
	電流輸出范圍	0~100A
	準確度	±2.5mA（小于0.5A） 0.05%RG（0.1A≤I≤30A） 0.1%RG（30A＜I≤100A）
	分辨率	1mA
	電流長時間允許輸出值	10A/相
	輸出功率	200VA/相
交流電壓輸出	8路電壓輸出幅值	8×264V/相
	電壓輸出范圍	0~528V
	準確度	±2.5mA（≤2V） ≤±0.1%RG（2~10V） ≤±0.05%RG（10~264V）
	分辨率	1mV
	最大輸出負載	每相180VA
相位/頻率	相位范圍	-360°~360°
	相位準確度	±0.1°
	電壓電流頻率	0~1200Hz
	頻率準確度	＜1mHz（0~65Hz） ±2mHz（65~450Hz）＜5mHz（450~1200Hz）
	分辨率	0.001Hz
開關量輸出	通道數	8組快速開出
	類型	空接點，不分極性各開出量輸出不同步時間誤差：≤0.1ms
	容量	250VDC/0.2A，250VAC/0.5A
開關量輸入	通道數	8組（電氣隔離）
	開入特性	空接點或帶電位（自適應）
	門檻特性	“0”：0~6V；“1”12~250V
	時間分辨率	100uS
	計時范圍	0.1mS~9999.999S
	計時誤差	±1mS
錄波電壓電流采樣	電壓采樣通道	4路（0~264V）
	電流采樣通道	4路（0~30A）
	測量精度	±0.5%
直流信號輸出	直流電壓幅度	0~60V
	直流電壓測量精度	±0.1%
	直流電流幅度	4~20mA
	直流電流測量精度	±0.02
供電電源	額定電壓	220VAC
	允許電壓	220V±10%
	額定頻率	50Hz
	最大電流	10A
通信接口	4G通信；WIFI通信；GPS對時 2組RS232、2組485接口，用于規約101通信 3個10/100MRJ45網口，用于規約104通信和聯機
箱體	全鋁合金擠壓型材，電磁兼容機箱
尺寸	370×280×280mm
重量	20kg



注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
