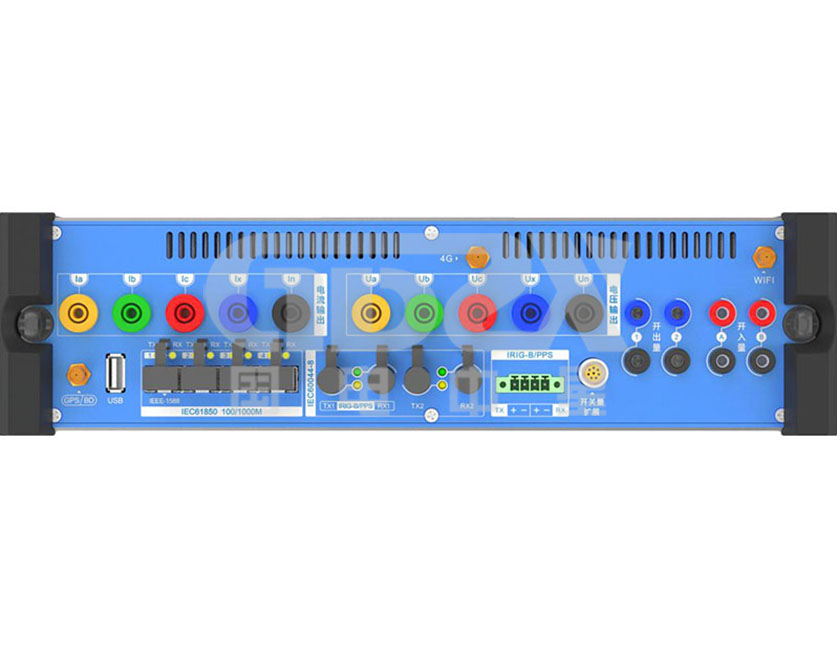

ZX-700C手持式數模一體繼電保護測試儀

適用于常規變電站、智能變電站、發電廠以及配電網等用戶的二次運維檢修調試工作。

參考標準：

●電流電壓輸出精度達0.05%，波形光滑，穩定性好

●采用10.1寸高清電容觸摸屏，主要功能按鍵操作

●內置鋰電池組供電，也支持外接“充電寶”延長續航供電

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZX-700C手持式數模一體繼電保護測試儀運用先進的電源和數字電子技術，采用微型高精度電流和電壓放大器模塊，內置大容量鋰電池組供電，具有輸出精度高、體積小、重量輕等特點，儀器采用高清全觸屏操作，測試功能豐富，適用于常規變電站、智能變電站、發電廠以及配電網等用戶的二次運維檢修調試工作。

性能特點

1. 具備模擬量、數字量以及SV/GOOSE數?；旌陷敵龉δ?/p>

2. 具備SV和GOOSE報文分析功能

3. 具備合并單元角差比差測試、智能終端GOOSE跳閘時間測試功能

4. 電流電壓輸出精度達0.05%，波形光滑，穩定性好

5. 強大的異常工況處理能力，具備電壓源短路、電流源開路、過熱及信號失真檢測報警功能

6. 采用低功耗設計，運用PWM溫度控制系統，實現儀器內部的溫度控制

7. 手持式設計，方便攜帶

8. 采用10.1寸高清電容觸摸屏，主要功能按鍵操作

9. 內置鋰電池組供電，也支持外接“充電寶”延長續航供電

10. 一次充滿電，待機使用時長大于8小時

11. 采用linux操作系統，運行穩定

12. 具備多機同步輸出功能，無線WiFi通訊控制，遠程4G通訊控制

13. 具備SCD文件比對及SCD文件圖形化展示功能

14. 具備ST或LC光口的光功率測試功能

15. 豐富的保護測試功能，具備手動測試、狀態序列、諧波疊加、整組試驗、低周減載、低壓減載、距離、零序、過流、比率差動、諧波制動等繼電保護專項測試模塊

技術指標

交流電壓源輸出4路
量程	每路130V/30VA
準確度	0.2V~2V時，±4mV；2V~130V時，±0.05%
分辨率	1mV
交流電流源輸出4路
量程	每路12A/40VA（4路同時輸出最大20A）
準確度	0~500mA時，±2mA；500mA~12A時，±0.05%
分辨率	1mA
相位
范圍	0~360°
準確度	±0.1°
分辨率	0.1°
頻率
范圍	0~2500Hz
準確度	<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~2500Hz)
分辨率	0.001 Hz
時間
范圍	10ms~9999.999s
分辨率	1ms
開關量輸出4對
數量	4對快速開出(反應時間小于0.1ms)
遮斷容量	DC250V/0.5A
開關量輸入4對
數量	4對(有源無源自適應)
直流電壓源輸出4路
量程	每路0~160V/30VA
準確度	0.2V~2V時，±4mV；2V~160V時，±0.2%
直流電流源輸出4路
量程	每路0~12A/40VA
準確度	0~500mA時，±2mA；500mA~12A時，±0.2%
同步
接口類型	GPS/BD ANT(同軸電纜),IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588
數量	GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時； IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對
無線連接
接口類型	WIFI、4G（選配）
有線連接
接口類型	百兆Lan口，RJ45
數量	2個
供電電源
供電電壓	交220V，允許偏差：-20%~15%；47~65 Hz
輸出電壓	充電器輸出電壓12.6V，最大輸出電流4A
IEC 61850通訊接口
功能	任意配置為IEC 61850 9-1/9-2的SMV發送、接收端或GOOSE發送、接收端
接口類型、數量	LC光口（4對）都是100/1000M自適應，1口為PTP對時復用口。
波長	1310nm（千兆是820nm）
USB口
數量	2個
工作環境條件
工作溫度	-10℃~50℃
濕度	≤95%,無凝露
其他
聯機接口	RJ45網口（2個）
顯示屏	10.1寸真彩液晶顯示，帶觸摸功能
顯示屏拓展接口	HDMI視頻拓展接口（1個）
尺寸	317mm243mm86mm(長×寬×高)
重量	4.50kg

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
