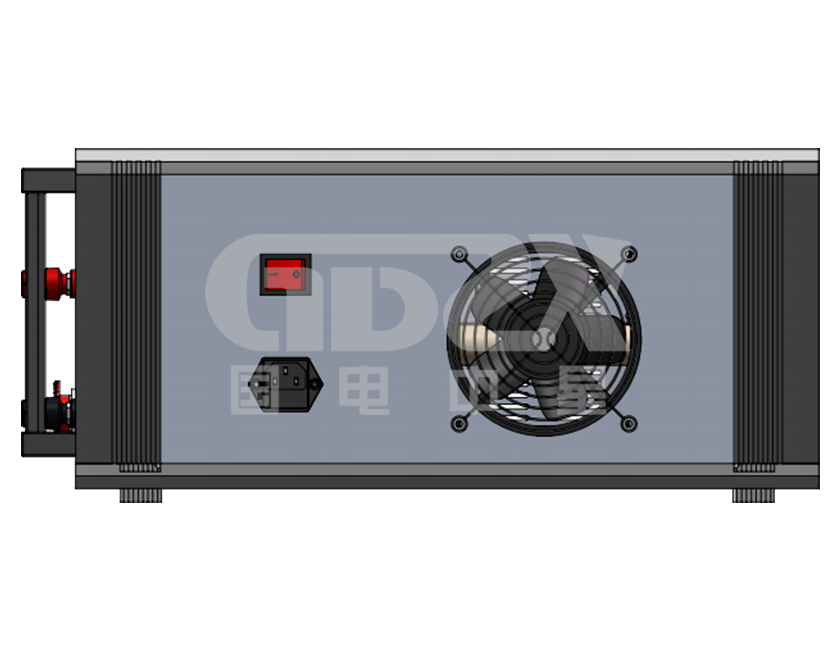

ZX-CJ8000交流斷路器級差配合測試儀
適用電壓等級AC110V、AC220V、AC380的交流電源系統適用
參考標準：
●模擬交流回路金屬性短路故障試驗，測試回路開關級差配合可靠性
●短路校驗發生異常故障時，可提供自動延時斷開和人工急停按鈕切斷回路保護方式
●采用可控硅控制。穩定輸出電流，保障裝置安全運行
說明書
操作視頻ZX-CJ8000交流斷路器級差配合測試儀適合變電站現場使用、方便攜帶、自動化程度高，以方便運行維護部門對保護電器級差配合進行校驗，提高直流系統運行的可靠性，保證電網安全可靠運行。適用電壓等級AC110V、AC220V、AC380的交流電源系統適用。
1. 采用32位168M高速微控制器作為主控芯片，配合1M采樣速率，高精度ADC采樣芯片，保障信號的可靠，準確記錄；
2. 具有回路電阻、短路電流預估；
3. 模擬交流回路金屬性短路故障試驗，測試回路開關級差配合可靠性；
4. 模擬漏電開關的漏電流跳閘試驗；
5. 三相電壓不平衡測試；
6. 短路校驗發生異常故障時，可提供自動延時斷開和人工急停按鈕切斷回路保護方式。
7. 采用可控硅控制。穩定輸出電流，保障裝置安全運行。
8. 采用過零觸發功能 ，不損傷交流開關。
9. 裝置支持任意間的相相測試和相零測試，可顯示短路電流、分?jǐn)鄷r(shí)間、燃弧時間、熄弧時間及開關分?jǐn)鄷r(shí)波形曲線。
10. 裝置使用可視圖形化界面，自帶數據庫管理系統，可隨時查看記錄、生成EXCEL報表或轉換成WORD報表供打印，存檔。
11. 裝置具有容量記憶功能，可以點擊快速測試，不必每次重復輸入同樣的開關容量參數。方便快捷測量，大大提高工作效率。
1. 工作電源：AC220V±15% 頻率50HZ
2. 測試電源電壓等級：AC110V、220V、AC380V，50Hz
3. 電壓精度：0.5%
4. 電流精度：1%
5. 預估精度：<5%
6. 電流測量范圍：預估測量范圍：0-8000A
7. 短路測量范圍：≥2000A
8. 延時保護：≤1000ms
9. 安全：采用3重保護：可控硅保護、時間繼電器延時保護、手動強制斷電保護。
10. 短路方式：相線短路、相零短路。
11. 延時調節范圍：5%～100%
12. 錄波時間：測試前半個周期，測試后半個周期。
13. 錄波分辨率：24位；
14. 裝置外型尺寸：492*210*490（mm），重量：25kg
