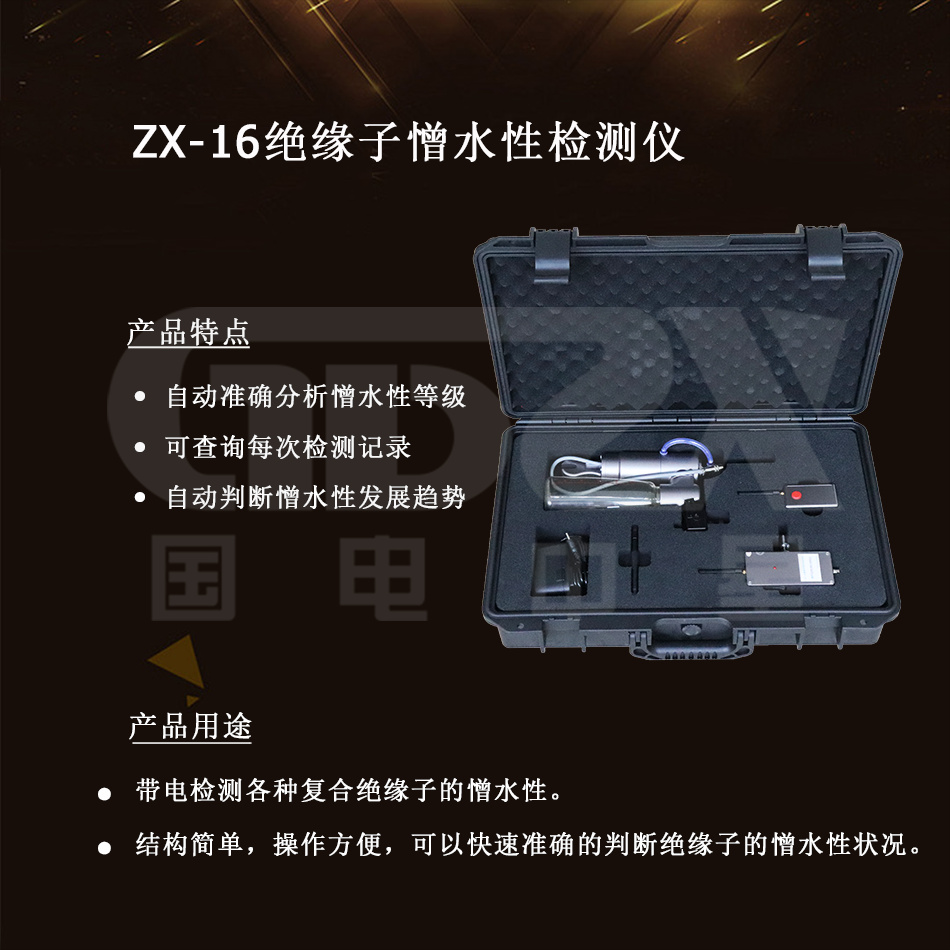

ZX-16絕緣子憎水性檢測儀
參考標準：DL864-2014 GB/T775.2-2013
● 帶電檢測各種復合絕緣子的憎水性。
● 檢測硅橡膠及RTV噴涂材料的憎水性。
● 自動準確分析憎水性等級。
說明書
操作視頻運行中的復合絕緣子由于污穢、潮濕、放電、低溫等因素的影響，表面會 出現嚴重的污損或老化現象，致使其表面憎水性變差造成絕緣子在陰雨等潮濕 天氣中表面絕緣強度急劇下降，導致沿面閃絡，造成污閃。對復合絕緣子進行 憎水性檢測可以很好的掌握絕緣子的抗污閃能力，以便及時維護防止事故發生。

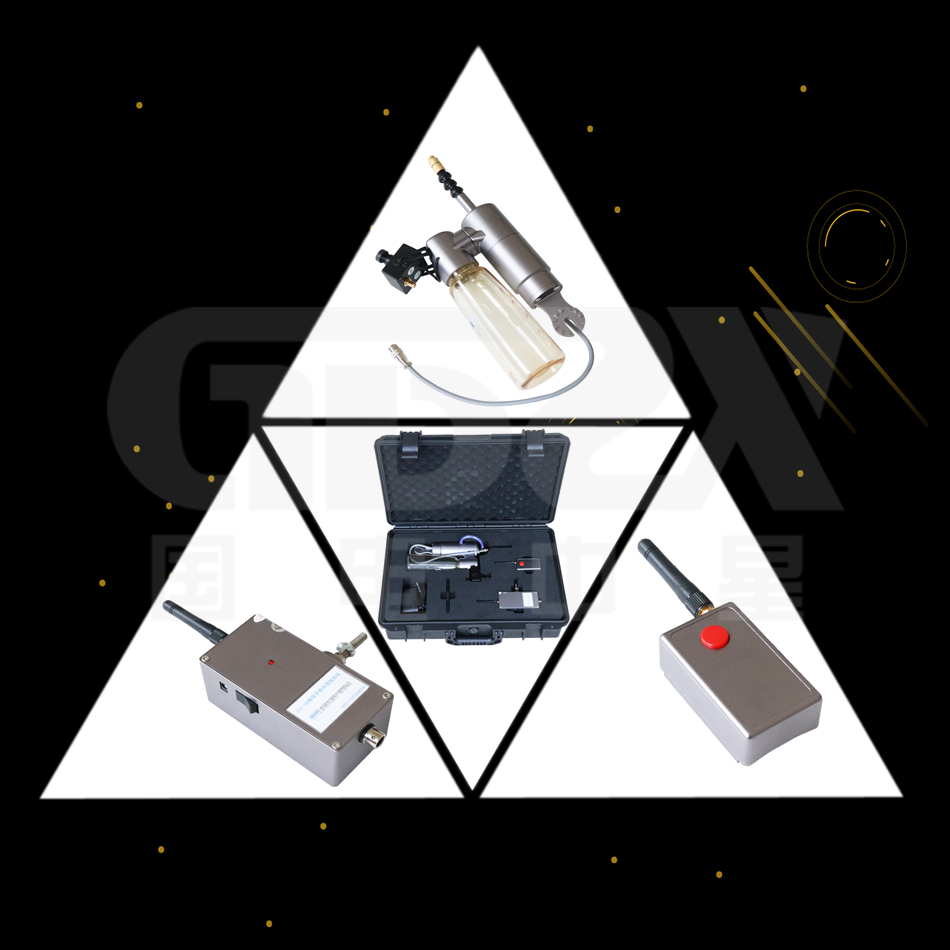

ZX-16絕緣子憎水性檢測儀結構簡單，操作方便，可以快速準確的判斷絕緣子的憎水性狀況。
GB/T 19519-2014《架空線路絕緣子 標稱電壓高于 1000V 交流系統用懸垂 和耐張復合絕緣子 定義、試驗方法及接收準則》 GB/T 24622-2022《絕緣子表面濕潤性測量導則》 DL/T 1000.3-2015《標稱電壓高于 1000V 架空線路用絕緣子使用導則 第 3部分：交流系統用棒型懸式復合絕緣子》 DL/T 1474-2021《標稱電壓高于 1000V 交、直流系統用復合絕緣子憎水性 測量方法》
1. 帶電檢測各種復合絕緣子、檢測硅橡膠及 RTV 噴涂材料的憎水性；
2. 無線遙控控制電動噴水部分自動噴水，電動噴水部分自動進行快速精確霧化 噴水，保證了操作人員的安全。
3. 通過高清攝像獲得高清憎水性圖片，分析系統根據憎水性圖片獲得信息進行 計算，自動判斷憎水等級。
4. 憎水性分析軟件具有自動準確分析憎水性等級、記錄每次檢測的各種數據及 圖形、可查詢每次及每串絕緣子的檢測記錄等功能。
測試方法 | 噴水分級法（HC 分級法） | |

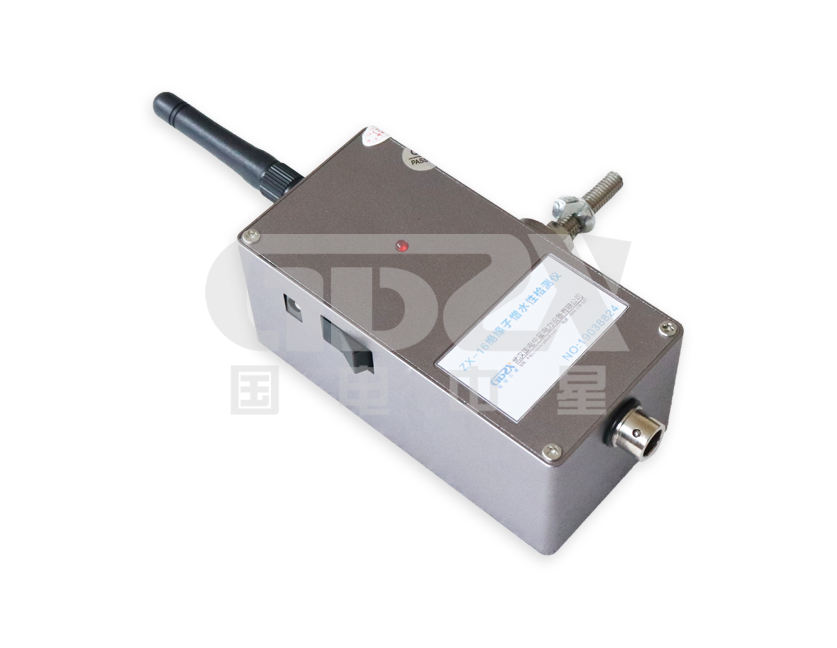

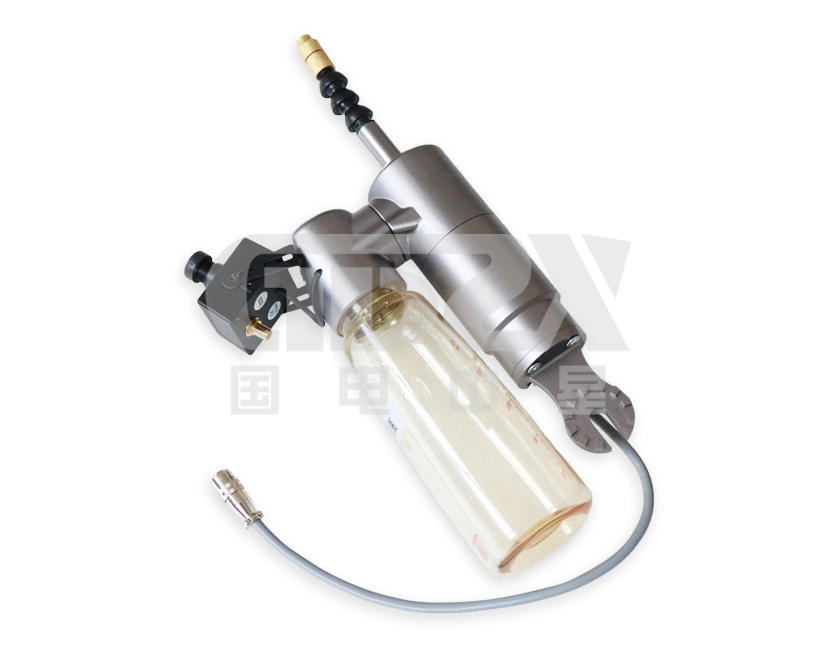

電動噴水裝置 | 工作頻段 | 2.4G |

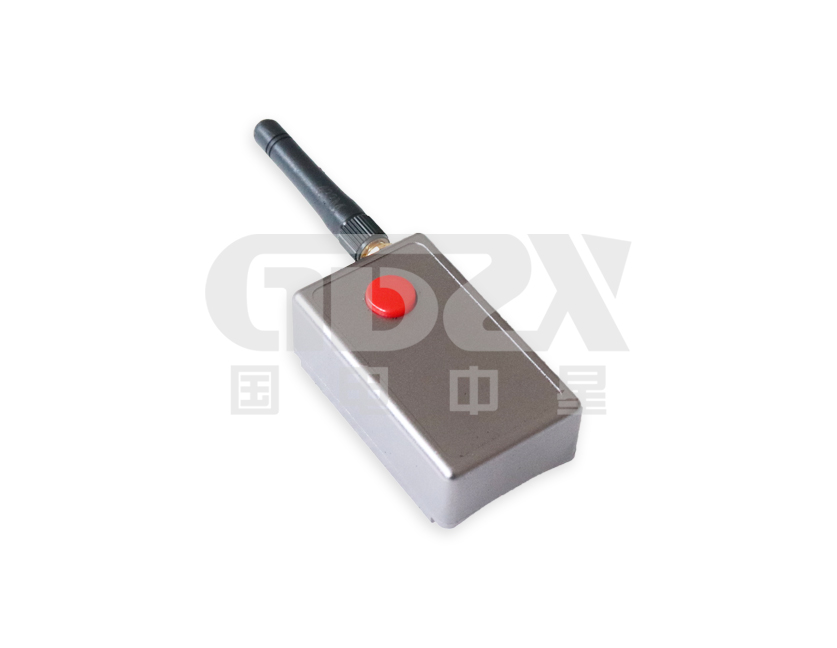

遙控距離 | 大于 100m | |

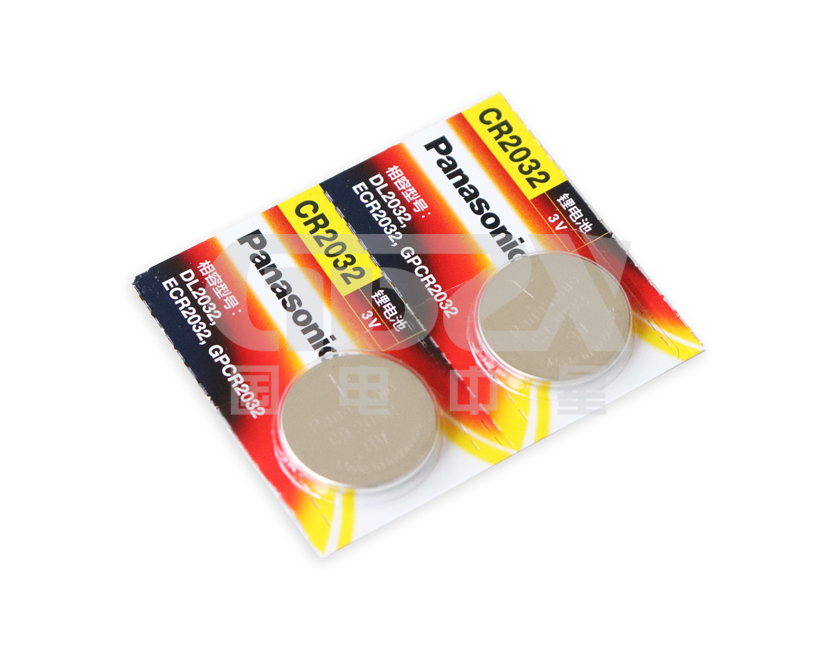

遙控供電電源 | 1 節 3.6V 鋰電池 | |
接收角度 | 360° | |
流 量 | 0.6L/min@3bar | |

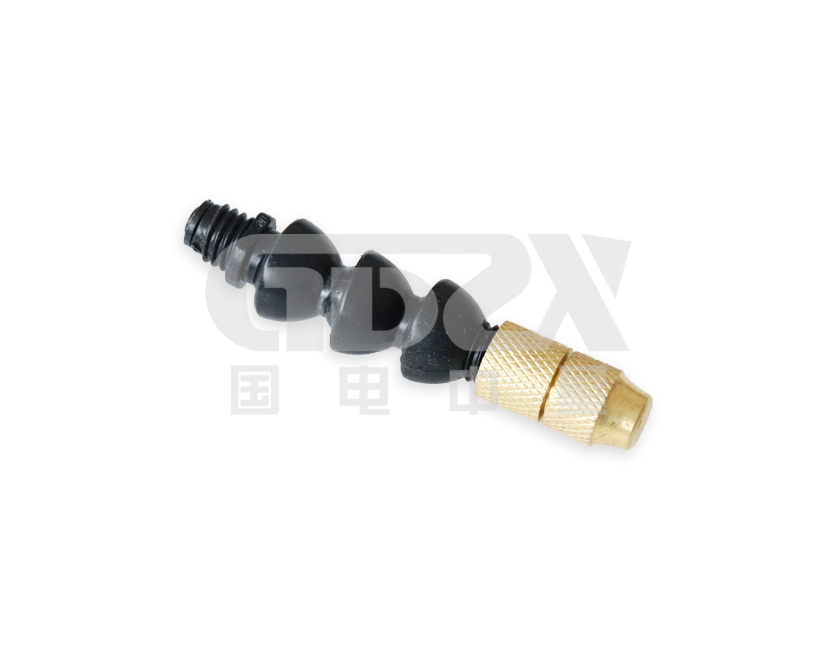

噴流角度 | 30°@3bar | |
噴射角度 | 50-80° | |
單次噴水量 | 0.7mL～1mL | |
單次測量噴水次數 | 25 次 | |
總噴水量 | 17～25mL | |
裝置供電電源 | 12V 2000mAh 鋰電池，單次充電可保證裝置連
續噴水 2 小時，能夠完成 100 次以上測量 | |
儲水瓶容量 | 240ml | |
取照裝置 | 取像終端 | 專用攝像頭 |
像素 | 200 萬（有效像素：720x1280） | |
圖片格式 | JPEG | |
天線 | 定向，不可折彎，5dB 全向增益 | |
終端固定方式 | 可調萬向卡件 | |
通訊方式 | WiFi 熱點、無線連接 | |
傳輸距離 | 10 米以內 | |
活動角度 | 上下可微調 | |

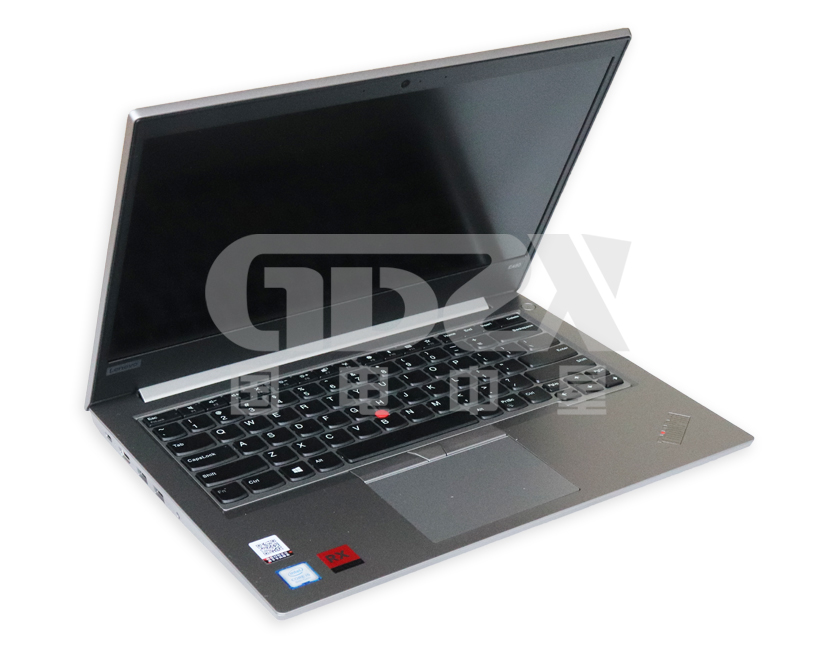

憎水性分析軟件 | 對噴水后的圖像進行處理，進而判斷圖象中水 珠形狀所代表的靜態接觸角和絕緣子的憎水等級，支持人工和自動分析。 | |

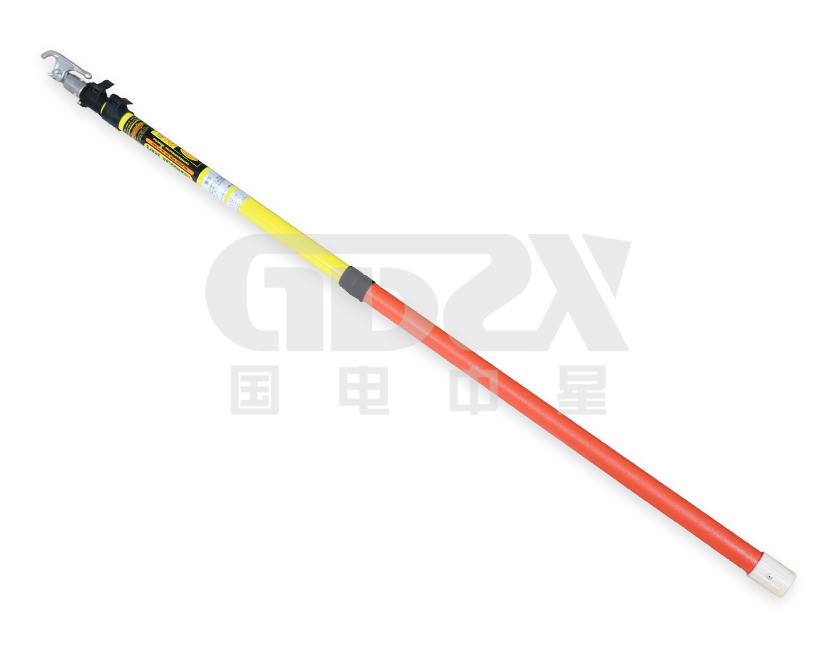

絕緣操
作桿 | 規格 | 環氧樹脂 |
長度 | 伸縮式絕緣桿，總長 4.5m | |
環境條件 | 環境溫度 0℃～40℃；風力＜4 級 | |
-
